中智電氣南京有限公司自主研發生產且成功推向市場的MZ760伺服驅動器已得到客戶的認可，該產品功率范圍在0.1kw-3kw，主要應用于分切機、包裝機、注塑機等工業自動化產品上，以下是MZ760伺服驅動器和ZF系列伺服電機通用協作在分切機上的系統配置方案。

產品配置：

4KW/1500轉伺服電機3套  180ZFMA1-0004BBNM

4KW MZ760伺服驅動器3套

特性結構：

1、分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于:無紡布;云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布，紙張，絕緣材料、云母帶、薄膜等等)的分切。

2、收放卷張力采用自動張力控制;控制方式有張力反饋控制及錐度控制。

3、定長自動停機，長度自動計米。

4、分切寬度可至6mm，分切精度±0.1mm。

應用方式：

   分切機在隨著收放卷材料的米數增加，也就是卷筒直徑增加，會使得對應的張力增加。這就要求伺服的轉速要隨著張力的增加進行調整。所以該系統采用了伺服的力矩控制模式，給伺服設定一個固定的力矩參數，通過調整伺服驅動器輸出相應的模擬量電壓大小控制電機的轉速，保持電機一個恒轉矩的模式運行。

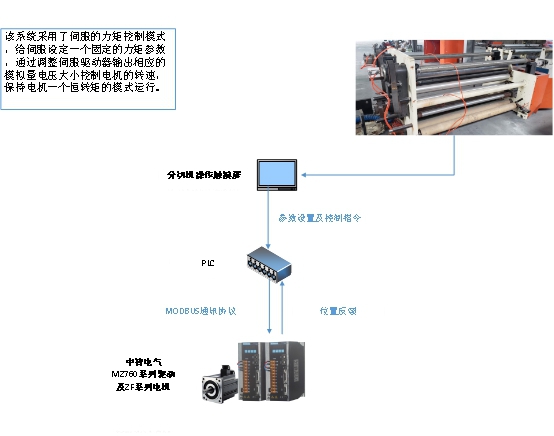

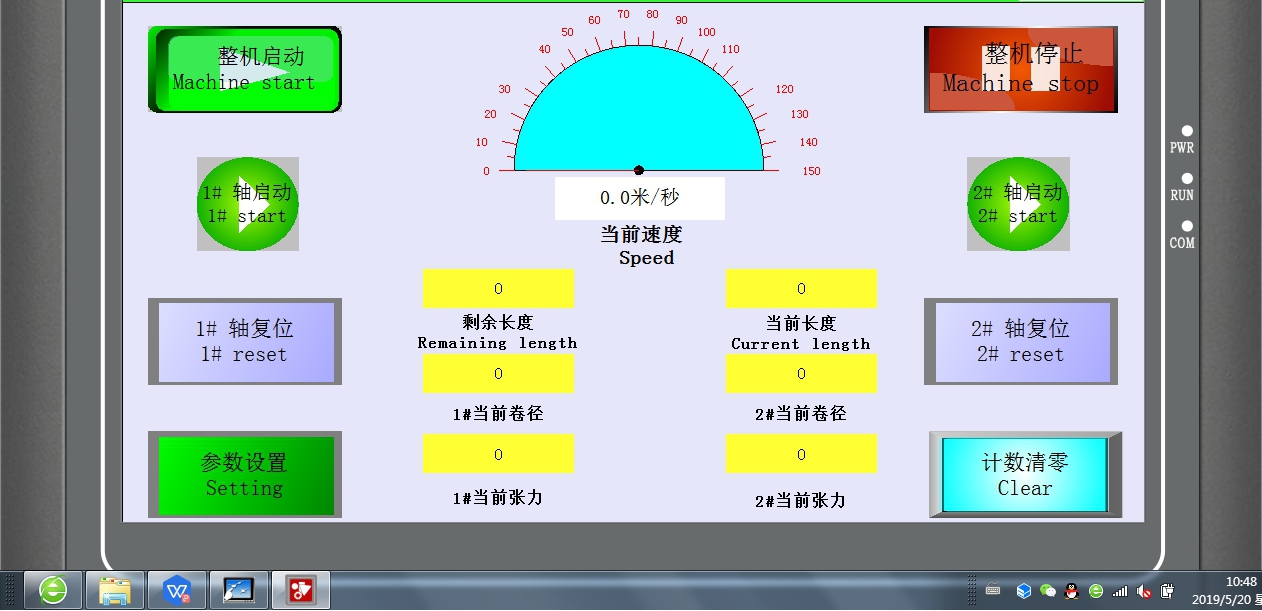

圖片及控制系統：
